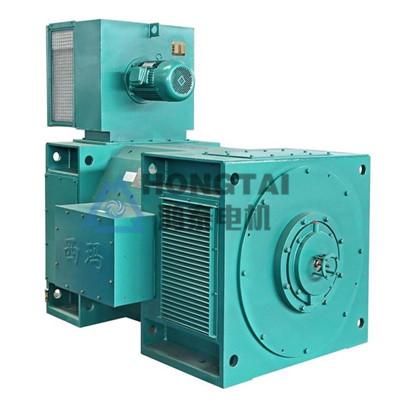

Z710-1B直流電動機 1000KW千瓦 660V 1200r/min 他勵產品介紹

一、基本參數

• 額定功率：1000KW

• 額定電壓：660V

• 額定轉速：1200r/min

• 勵磁方式：他勵，勵磁電壓為220V，勵磁繞組有四個引線端子，分為兩組，兩組串聯時勵磁電壓為220V，并聯時勵磁電壓為110V。電機允許強行勵磁，強勵電壓不得 過500V，強勵時，勵磁電流可瞬時略 過額定勵磁電流，但勵磁電流穩定后，不得 過

二、使用條件

• 可以安裝在環境條件比較惡劣的場合，但必須選擇正確的冷卻方法和防護等級，以保持電機內部的清潔。

• 冷卻空氣中應不含有酸、堿等使電機的絕緣和換向性能有損壞的氣體。

• 如使用于船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。

• 額定功率是指在海拔不 過1000米，環境空氣溫度不 過40°C的條件下。

• 供電電源采用靜止整流電源，也可采用直流發電機電源。

三、產品結構特點

• 機座：采用多角形疊片結構，具有體積小、重量輕等優點，適用可控硅整流電源。

• 絕緣等級：為F級，采用無溶劑漆真空壓力浸漬處理（VP），使繞組絕緣具有良好的抗潮能力、機械強度和優良的導熱性。

• 電樞鐵心：由硅鋼片疊裝而成，具有良好的導磁性能。

• 軸承：采用滾動軸承，運行穩定。

• 安裝型：符合GB997和IEC34 - 7《電機結構及安裝形式代號》，標準為IM1001端蓋式軸承，底腳安裝，水平放置，圓柱形單軸伸，可派生IM1002端蓋式軸承，底腳安裝，水平放置，圓柱形雙軸伸。

• 冷卻方法：根據GB1993和IEC34—6《電機冷卻方法》標準，標準電機有ICl7、IC37和ICW37A86三種，用戶如需其他防護等級、冷卻方法可另行協商4。

四、產品性能

• 定額工作方式：為連續工作方式（SI）。

• 過載能力：

• 若為 類直流電機（A類）能承受相關規定的短時（一分鐘）過載。

• 第二類直流電機（B類）能承受相關規定的短時（一分鐘）過載，并且應能承受在額定電樞電壓和額定轉速范圍內帶115%額定功率負載連續運行。
